WDW-20电子式万能试验机

项目简介：

国内微机控制电子式万能试验机起步于90年代初，我公司是吸取国外领先技术、开发研制电子式万能试验机的企业之一。为提高企业产品的技术水平，公司先后吸取国内外先进技术，使公司的产品技术水平跃上了一个新的台阶。

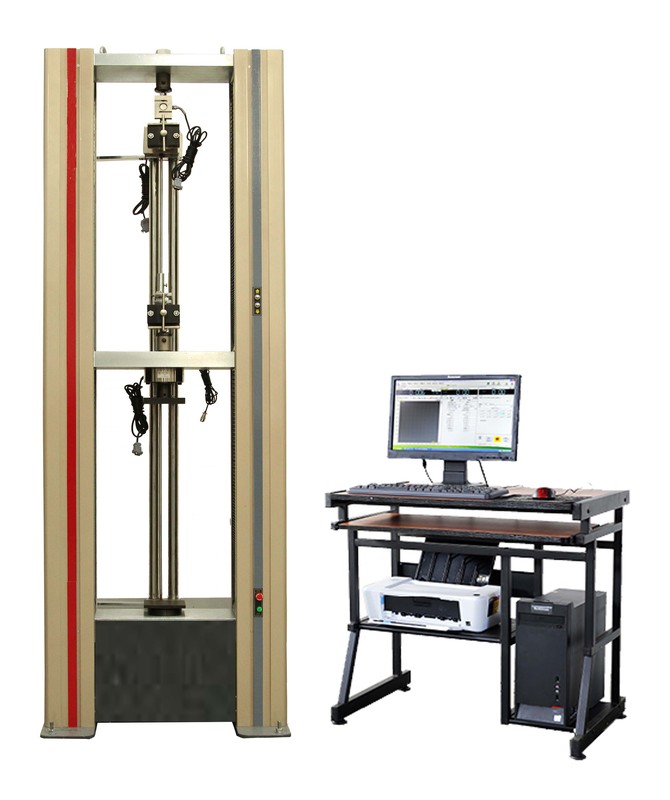

外观照片：（仅供参考、以实物为准）

、使用领域：

该试验机采用交流伺服电动机作为动力源；采用先进的芯片集成技术，专业设计的PCI或PCIE数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

依据标准：

满足国家标准GBT13022-1991 《塑料 薄膜拉伸性能试验方法》、GB/T528-2009《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定方法》、GB/T 8946-2013 《塑料编织袋通用技术要求》、GB/T328-2007《建筑防水卷材试验方法》、GB/T18173-2012《高分子防水卷材试验方法》等的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

三、功能介绍

本机采用内置式控制器，保证了该试验机可以实现等速位移、等速试验力的闭环控制。

采用交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:10000。

电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化

条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；

自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；

自动标定：系统可自动实现示值准确度的标定；

自动保存：试验结束，试验数据和曲线自动保存；

过程实现：试验过程、测量、显示和分析等均由微机完成；

批量试验：对相同参数的试样，一次设定后可顺次完成；

试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

显示方式：数据和曲线随试验过程动态显示；

曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；

曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

限位保护：具有程控和机械两级限位保护；

自动停机：试样断裂后，移动横梁自动停止；

过载保护：当负荷超过各档最大值的3-5%时，自动停机；

自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。

四、主要技术指标

最大试验力：20kN；

试验力不分档，测量范围：0.4kN～10 kN；

试验力测量准确度：±1%；

位移速度控制范围：0.01～500mm/min，速度分档设定；

大变形行程：0-1000mm

拉伸试验空间：0～1100mm；

压缩试验空间：0～1100mm；

试验空间宽度：0～400mm；

供电电源功率：750W，220V，50Hz。

五、主要配置

10kN落地龙门式主机一台（含精密丝杠）；

PE材料拉伸、压缩辅具各一付;

定制交流伺服调速电机和系统；一套

低噪音圆弧同步齿型带减速系统；

定制高精度负荷传感器；

定制高精度光电编码器

大变形引伸计一套（用于伸长率的测量）

联想品牌计算机；

喷墨打印机；

全数字化调整数据采集板；

WINDOWS兼容控制软件。
