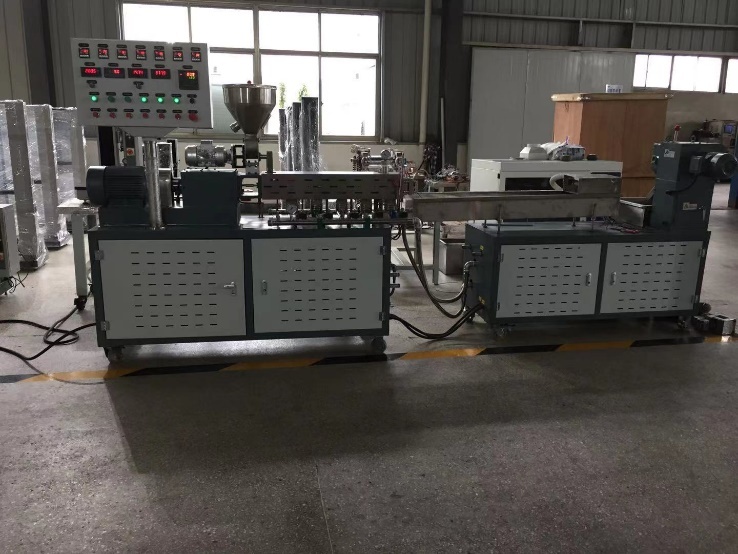

TY-7009P 实验室双螺杆混炼挤出机组 PLC控制

仪表型

PLC型

图片仅供参数，一切以出货为准

一、设备主要参数：

1.螺杆直径：     Ф21.7mm；

2.主机长径比：    L/D＝40：1；

3.螺杆：合金特种工具钢，螺杆带有喂料段、输送段、压缩段和混合头，经硬铬抛光，超精衍磨等工艺处理，氮化层深度0.4-0.7mm，氮化硬度HRC55~60

4.机筒材质：耐磨硬质合金；

5.主电机功率：    4kw（WGE)；

6.主机螺杆转速：   600rpm；

7.主机加热功率：   ～3kw；

8.总装机功率：    ～10kw；

9.生产能力： 2-5KG    （视生产物料的工艺配方而定）

10.物料准备量：2-5KG    （视生产物料的工艺配方而定）

二、机组配置

   （一）双螺杆混炼挤出机组

       1.   单螺杆喂料系统

   驱动电机：0.37KW，采用交流电机

   变频调速：松日变频调器调速

   减速电机速比：17：1

   电机与喂料减速机采用直联式，喂料体中带卧式搅拌器。

       2.   齿轮减速箱

   减速比：2.5：1

   输出轴转速：MAX600RPM

   输入轴转速：MAX1500RPM

   主机传动箱减速与扭矩分配部分合为一体,采用平行三轴式设计,结构紧凑。减速、

                  扭矩分配及两根输出轴径向轴承使用进口轴承。

       4.   主机电机

   主机电机：4KW（WGE）

   电机转速（MAX）：1500RPM

       5.   螺杆

   螺杆直径：φ21.7㎜

   L/D=40：1

   螺杆为积木式

   螺杆芯轴为40CrNiMoA材质，螺杆元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

   螺杆元件材质为优质高速工具钢W6Mo5Cr4V2，高温真空淬火热处理。

   整体硬度HRC62~64。

       6.   料筒

   机筒材质选用38氮化钢，机筒总长度870mm

   第一节筒体为喂料筒体, 第六节筒体为排气筒体, 第七节筒体为挤出筒体,其余筒体为闭口筒体。

   软水循环系统

   3.1   机筒内采用软水冷却

   3.2   软水箱与机体分离，便于清洗和维修

   3.3   电磁阀

   3.4   水管采用紫铜管镀铬处理

   3.5   冷却形式 ：水冷

   3.6   冷却泵：120W

   3.7   水箱容积：30L

       7.   加热系统

                   控温段          料筒段              加热片型式

                                   第一段                 进料

                   一区            第二段                 铸铝

                   二区            第三段                 铸铝

                   三区            第四段                 铸铝

                   四区            第五段                 铸铝

                   五区            第六段                 铸铝

                   六区            第七段                 铸铝

                快开机头                                  铸铜

               用融温热电偶专测物料熔融温度，最高温度可达260℃，用压力传感器专测物料压力。

        8.   水拉条快开机头，口模2孔-φ3.5mm

9.   电气控制系统

   3×380V，交流50Hz。

   主要电器控制元件为施耐德或正泰产品

   双螺杆电机为交流电机功率4 KW，双螺杆主机调速装置为松日变频调速器

   喂料机调速装置为松日变频调速器

PLC控制

   压力表量程为0~25Mpa

   电磁阀采用浙江俊尔电磁阀

   加热由PLC通过固态继电器控制

   电器控制柜控制包括：温控系统；驱动系统；联锁连控系统。

    11． 联锁连控系统

   油润滑系统与主机联锁，即启动油泵后，才能启动主机。

   喂料系统与主机联锁，即启动主机后，才能启动喂料机

   压力系统与主机联锁，即过压时，主机及喂料均停止工作。

   电流与主机联锁，即过电流时，主机及喂料均停止工作。

        12． 切粒辅机一套

   0.8米不锈钢水槽                 1件

   0.37KW吹干机                 1台

        13． 备品备件

   工具箱                      1件

配置清单：

单螺杆喂料系统1    台

同向双螺杆挤出机1台

油润滑系统1    套

5    软水冷却系统1套

6    辅机系统1套

7    电仪控制系统1台

8    随机配件1套

9    技术资料1份
